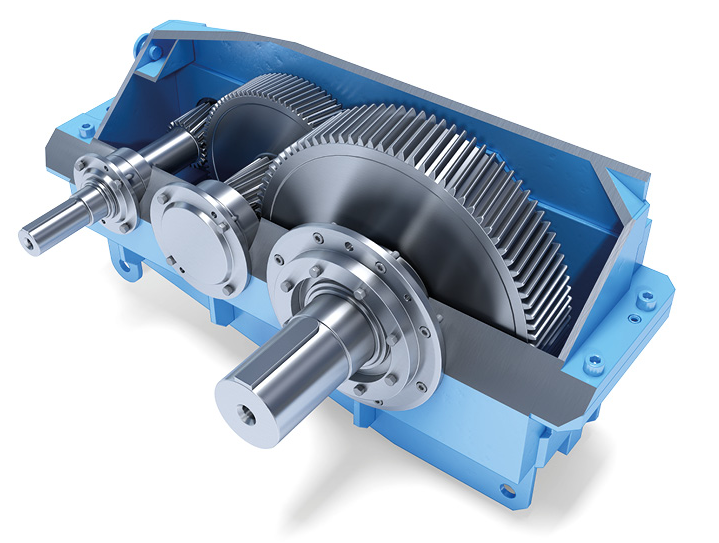

Редукторы являются неотъемлемой частью многих механических систем, предназначенных для изменения крутящего момента и скорости вращения. Эти устройства широко применяются в различных отраслях — от автомобилестроения до промышленного оборудования. Для обеспечения высокой надежности и эффективности редукторов, детали, такие как шестерни, валы и корпус, должны быть изготовлены с высокой точностью.

Фрезеровка на станках с числовым программным управлением (ЧПУ) представляет собой ключевой процесс в производстве этих компонентов. В этой статье мы рассмотрим процесс фрезеровки деталей редукторов на ЧПУ-станках, включая основные этапы и особенности обработки.

Этапы фрезеровки деталей редукторов на ЧПУ-станках

1. Проектирование и создание CAD-модели

Процесс начинается с разработки трехмерной модели деталей редуктора в системе автоматизированного проектирования (CAD). Инженеры-конструкторы создают детализированную модель, которая включает все критические параметры, такие как размеры, форма зубчатых колес, валы и отверстия. CAD-модель должна учитывать требования к прочности, точности и совместимости с другими компонентами редуктора. На этом этапе также определяются допуски и требования к обработке.

2. Разработка CAM-программы

После создания CAD-модели разрабатывается CAM-программа, которая преобразует модель в набор команд для ЧПУ-станка. CAM-программирование включает выбор инструментов, настройку параметров обработки, таких как скорость и подача, и определение последовательности операций. Для фрезеровки деталей редукторов важно правильно настроить CAM-программу, чтобы обеспечить точное выполнение всех элементов и предотвратить возможные дефекты.

3. Выбор материала и подготовка заготовки

Детали редукторов изготавливаются из различных материалов, таких как сталь, алюминиевые сплавы или специальные композитные материалы, в зависимости от требований к прочности и износостойкости. Заготовка материала подготавливается и устанавливается на рабочем столе ЧПУ-станка. Надежное закрепление заготовки критично для предотвращения смещения и обеспечения точности обработки, особенно для деталей с высокими требованиями к точности.

4. Фрезеровка основных элементов

На этом этапе происходит создание основных элементов деталей редуктора. ЧПУ-станок выполняет операции по формированию внешних контуров, вырезов, отверстий и других конструктивных элементов. Для деталей редукторов важна высокая точность фрезеровки, так как даже небольшие отклонения могут существенно повлиять на функционирование механизма. ЧПУ-станки с многоосевым управлением позволяют выполнять сложные фрезеровочные операции с высокой точностью.

5. Обработка зубчатых колес и других сложных элементов

Фрезеровка зубчатых колес — это особая задача, требующая высокой точности и аккуратности. Используются специальные инструменты и программы для создания зубчатых профилей с точными углами и размерами. Процесс может включать фрезеровку спиральных, прямозубых и косозубых колес в зависимости от конструкции редуктора. ЧПУ-станки обеспечивают точность и повторяемость, что критично для надежного сцепления зубчатых колес.

6. Финишная обработка и проверка

По завершении основной фрезеровки детали редуктора подвергаются финишной обработке. Этот этап может включать шлифовку, полировку и нанесение защитных покрытий. Финишная обработка улучшает качество поверхности и повышает износостойкость деталей. Также производится проверка размеров и геометрии с помощью высокоточных измерительных инструментов. Этот этап критичен для обеспечения соответствия всех параметров и предотвращения возможных проблем в эксплуатации.

7. Контроль качества

Каждая деталь редуктора проходит строгий контроль качества после завершения всех этапов обработки. Используются высокоточные измерительные инструменты и тестовые установки для проверки размеров, геометрии и функциональности. Контроль качества включает проверку всех критических параметров, таких как точность зубчатых колес, формы валов и размеров отверстий. Этот этап критичен для обеспечения надежности и эффективности работы редуктора.

Преимущества фрезеровки на ЧПУ-станках

1. Высокая точность и повторяемость
   ЧПУ-станки обеспечивают идеальную точность и повторяемость всех операций, что критично для деталей редукторов, которые должны строго соответствовать проектным параметрам. Это позволяет достигать высокой надежности и эффективности в работе редуктора.
2. Гибкость в производстве
   Современные ЧПУ-станки могут обрабатывать детали редукторов с различными конструктивными особенностями и материалами. Это обеспечивает гибкость в проектировании и возможность быстрой адаптации к изменениям в производственных требованиях.
3. Эффективность и сокращение времени производства
   ЧПУ-оборудование позволяет значительно сократить время на обработку деталей и повысить эффективность производства. Автоматизация процессов снижает затраты на рабочую силу и минимизирует риск ошибок.
4. Стабильность качества
   Автоматизация обработки на ЧПУ-станках обеспечивает стабильное качество продукции, что критично для серийного производства деталей редукторов. Это минимизирует риск дефектов и обеспечивает надежность работы деталей.

Заключение

Фрезеровка деталей редукторов на ЧПУ-станках представляет собой высокотехнологичный процесс, который требует точности, качества и инновационных решений. Современное оборудование позволяет достигать исключительных результатов, обеспечивая эффективность и долговечность редукторов. Каждый этап, от проектирования до контроля качества, играет важную роль в создании компонентов, которые будут надежно выполнять свою функцию в механических системах.
