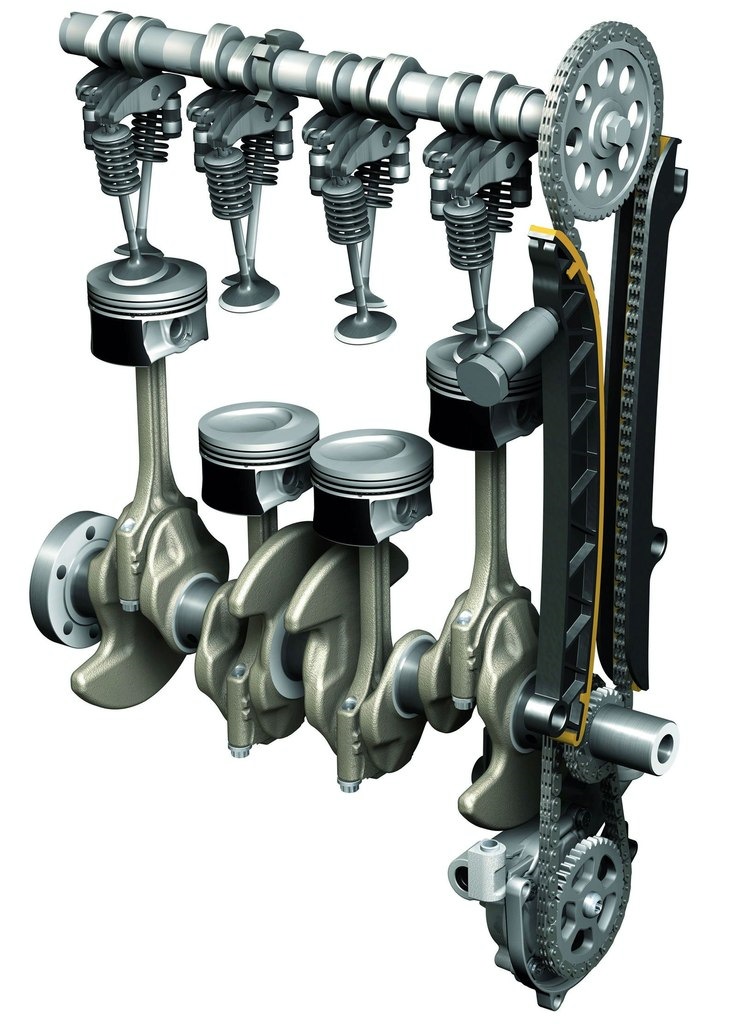

Кулачки – это ключевые элементы двигателя внутреннего сгорания, отвечающие за управление клапанами и обеспечение оптимального сгорания топлива. Их изготовление требует высокой точности и строгого соблюдения технических норм для стабильной и надежной работы двигателя.

Станки с числовым программным управлением (ЧПУ) позволяют достигать необходимого уровня точности и повторяемости. В этой статье мы рассмотрим фрезерную обработку кулачков на ЧПУ-станках, включая основные этапы процесса и преимущества использования современных технологий.



Этапы фрезерной обработки кулачков на ЧПУ-станках

1. Проектирование и создание CAD-модели

Первый этап – разработка 3D-модели кулачка в системе автоматизированного проектирования (CAD). Важно учитывать все критические параметры: профиль кулачка, углы, радиусы и точные размеры. Точность проектирования определяет корректную работу детали в составе двигателя, поскольку даже небольшие отклонения могут снизить эффективность его работы.



2. Разработка CAM-программы

После создания CAD-модели разрабатывается программа для ЧПУ-станка в системе CAM (Computer-Aided Manufacturing). Она преобразует цифровую модель в последовательность команд, управляющих станком. В процессе CAM-программирования задаются такие параметры, как:

• выбор инструмента,
• скорость вращения шпинделя,
• подача,
• траектория обработки.

Правильная настройка программы гарантирует высокое качество обработки кулачков и соответствие всем заданным требованиям.



3. Выбор материала и подготовка заготовки

Кулачки изготавливаются из высокопрочных материалов, таких как:

• легированные стали,
• сплавы на основе титана,
• закаленные металлические композиции.

Эти материалы обеспечивают долговечность и устойчивость к износу. Заготовка надежно закрепляется на рабочем столе ЧПУ-станка, чтобы избежать смещений и возникновения дефектов в процессе обработки.



4. Фрезеровка основной формы

На этом этапе создается базовая геометрия кулачка. ЧПУ-станок выполняет обработку внешнего контура, прорезает профиль и формирует основные конструктивные элементы. Высокая точность обработки необходима, чтобы кулачок правильно функционировал в системе газораспределения двигателя.



5. Создание сложных профилей

Кулачки имеют сложную форму поверхности, и их обработка требует применения специализированных фрез. ЧПУ-станки обеспечивают минимальные отклонения, что крайне важно для точного управления клапанами двигателя и достижения высокой производительности.



6. Финишная обработка

После формирования геометрии выполняется финишная обработка, включающая:

• шлифовку,
• полировку,
• нанесение защитных покрытий.

Эти операции снижают коэффициент трения, повышают устойчивость кулачка к износу и улучшают его рабочие характеристики.



7. Контроль качества

Завершающий этап – строгий контроль качества, включающий:

• измерение критических параметров,
• проверку геометрии,
• тестирование соответствия установленным стандартам.

Используются высокоточные измерительные приборы, чтобы исключить любые дефекты. Только после успешного прохождения контроля кулачки допускаются к эксплуатации.



Преимущества использования ЧПУ-станков для фрезерной обработки кулачков

1. Высокая точность и повторяемость

ЧПУ-станки обеспечивают строгую точность обработки и полную повторяемость деталей, что особенно важно для производства кулачков.



2. Гибкость в производстве

ЧПУ-оборудование позволяет обрабатывать кулачки с различными геометрическими особенностями, адаптируясь к требованиям каждого двигателя.



3. Эффективность и сокращение времени производства

Автоматизация процессов уменьшает временные затраты и снижает вероятность брака, что делает производство более экономически эффективным.



4. Стабильное качество изделий

ЧПУ-станки минимизируют влияние человеческого фактора и обеспечивают стабильное качество деталей при серийном производстве.



Заключение

Фрезерная обработка кулачков на ЧПУ-станках – это сложный, но высокоточный процесс, который требует инновационных решений и современного оборудования. Благодаря применению ЧПУ-технологий обеспечивается надежность и долговечность кулачков, что играет ключевую роль в работе двигателя.
