Зенкование и развертывание отверстий — это две важнейшие операции в процессе механической обработки металлов, которые позволяют улучшить качество отверстий, повысить точность и функциональные характеристики изделия. Эти процессы широко используются в различных отраслях, включая машиностроение, автомобилестроение, авиационную промышленность и другие. В этой статье мы рассмотрим, что такое зенкование и развертывание, а также их особенности, технологию и области применения.



Что такое зенкование?

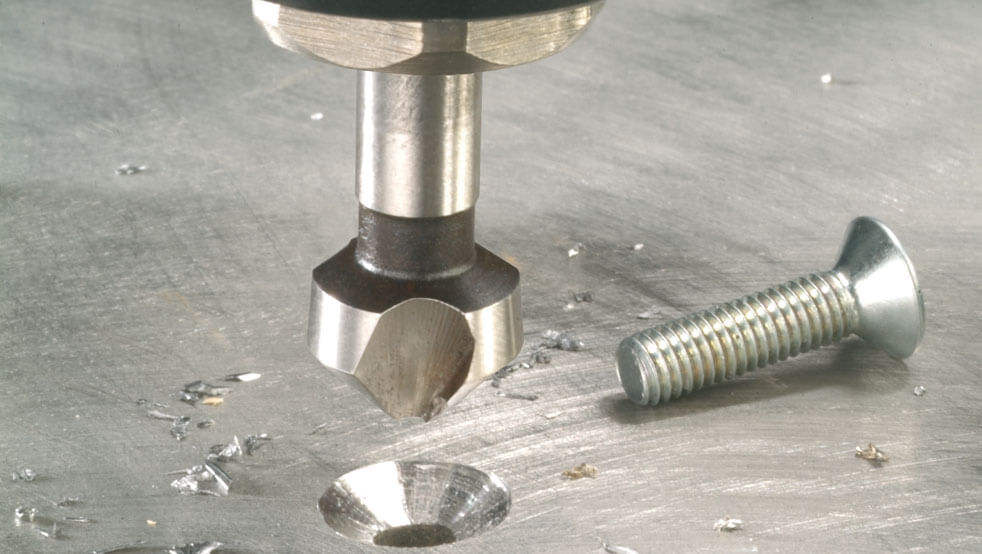

Зенкование — это процесс механической обработки, который используется для расширения или сглаживания верхней части отверстия. Этот процесс позволяет создать аккуратный и точный фасон в верхней части отверстия, а также улучшить его поверхность. Основной целью зенкования является получение качественного отверстия с гладкими стенками и уменьшение шероховатости поверхности.

Зенкование выполняется с помощью специального инструмента, называемого зенкер — это фреза с конусной или торцевой формой, которая обладает несколькими режущими лезвиями для обработки металлической поверхности.

Основные цели зенкования:

• Устранение неровностей на поверхности отверстия.
• Увеличение диаметра отверстия в верхней части, что необходимо для создания точных посадочных мест под крепежные элементы.
• Обработка фасок: Зенкование позволяет создать фаски для улучшения посадки деталей и для уменьшения напряжений в соединениях.

Что такое развертывание отверстий?

Развертывание отверстий — это процесс, который используется для точной обработки отверстий с целью увеличения их диаметра и улучшения формы. Развертывание выполняется с помощью специального инструмента — развертки, которая имеет режущие кромки, предназначенные для расширения и доводки отверстий до требуемого размера с высокой точностью.

Основная цель развертывания — это улучшение точности отверстий, доведение их до нужного диаметра, а также обеспечение нужной поверхности для дальнейшей работы, например, для установки подшипников или других деталей, требующих высокой точности посадки.

Основные цели развертывания отверстий:

• Увеличение диаметра отверстий до заданных размеров.
• Повышение точности отверстий.
• Снижение шероховатости поверхности, что особенно важно для соединений с высоким качеством.

Основные отличия между зенкованием и развертыванием

Хотя зенкование и развертывание могут выглядеть схожими процессами, их цели и методы несколько различаются:

• Цель: Зенкование направлено на обработку верхней части отверстия, сглаживание его краев и расширение диаметра в верхней части. Развертывание же используется для точной обработки уже существующих отверстий, для достижения нужного диаметра и точности.
• Инструмент: Для зенкования используется зенкер — инструмент с конусной или торцевой формой, тогда как для развертывания применяется развертка — цилиндрическая или коническая с несколькими режущими кромками.
• Технология: Зенкование чаще всего применяется для обработки отверстий под крепежные элементы, такие как болты, винты и гайки. Развертывание же используется для получения отверстий с высокой точностью и гладкой поверхностью, например, под подшипники или для последующего монтажа.

Технология зенкования

Процесс зенкования заключается в следующем:

1. Подготовка отверстия: Зенкование обычно выполняется после сверления, когда отверстие уже имеет предварительный диаметр. Важно, чтобы отверстие было с ровной поверхностью и минимальными дефектами.
2. Настройка оборудования: Операция зенкования проводится на токарных или фрезерных станках. В процессе работы важно тщательно настроить станок для обеспечения точности обработки.
3. Процесс зенкования: Зенкер начинает обрабатывать верхнюю часть отверстия, расширяя его и делая поверхность более ровной. Это может потребовать несколько проходов с постепенным увеличением глубины.
4. Проверка качества: После завершения зенкования проводится проверка точности диаметра и качества поверхности. Если необходимо, процедура повторяется.

Технология развертывания

Процесс развертывания представляет собой несколько этапов:

1. Предварительная обработка отверстия: Как и в случае с зенкованием, отверстие должно быть предварительно просверлено, но в отличие от зенкования, оно уже должно иметь требуемую точность для развертывания.
2. Настройка станка: Развертывание производится на сверлильных, фрезерных или специализированных развертывальных станках. Важно правильно выбрать размер развертки, соответствующий диаметру отверстия и требуемым допускам.
3. Процесс развертывания: Развертка, вращаясь, начинает расширять отверстие и придавать ему нужную форму. Также эта операция улучшает шероховатость стенок отверстия.
4. Проверка качества: После завершения развертывания отверстие проверяется на точность размеров и качество поверхности.

Области применения зенкования и развертывания

Обе операции — зенкование и развертывание — находят широкое применение в различных отраслях, где требуется высокая точность и качество обработки отверстий.



1. Машиностроение

Зенкование и развертывание используются для обработки отверстий, которые затем будут использоваться для монтажа различных компонентов — от подшипников до крепежных элементов.



2. Авиационная промышленность

В авиации крайне важна точность и качество соединений, поэтому зенкование и развертывание применяются для обработки отверстий, в которые устанавливаются элементы, требующие высокой точности посадки.



3. Судостроение

Для создания прочных и надежных соединений в корпусах судов часто используются технологии зенкования и развертывания, чтобы обеспечить точные и качественные отверстия для крепежных и монтажных элементов.



4. Промышленное оборудование

В производстве различного оборудования зенкование и развертывание необходимы для создания точных отверстий под механизмы, подшипники, валы и другие элементы, которые обеспечивают функционирование машин.



5. Автомобильная промышленность

В автомобильной промышленности для создания деталей и узлов, где важна высокая точность соединений, применяются процессы зенкования и развертывания.



Заключение

Зенкование и развертывание отверстий — это важные процессы механической обработки, которые позволяют улучшить точность отверстий, повысить их функциональность и долговечность. Эти операции востребованы в машиностроении, авиационной и автомобильной промышленности, а также в других отраслях, где требуется высокая точность и качество соединений. Технологии зенкования и развертывания позволяют значительно повысить качество обработки металлов, обеспечивая надежность и долгосрочную эксплуатацию изделий.
