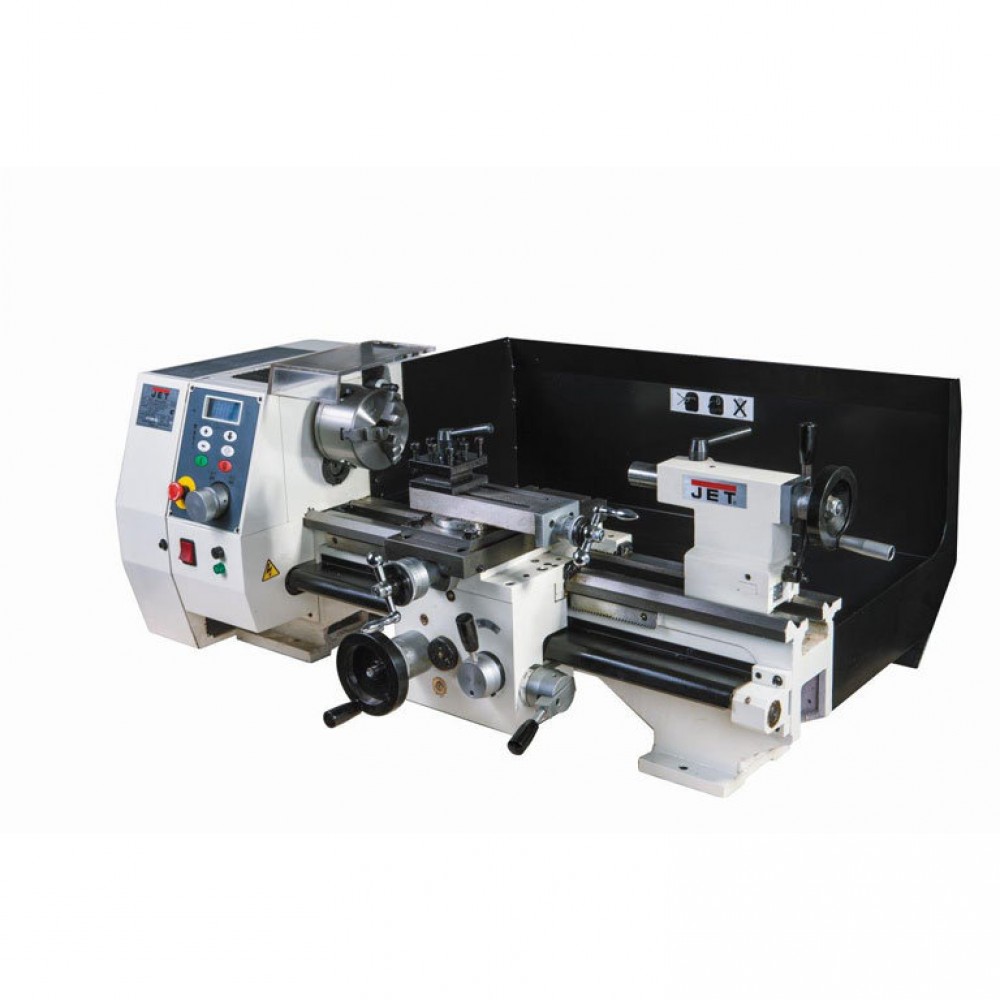

Станки по металлу — это высокоточные машины, предназначенные для обработки металлических материалов с целью получения деталей нужной формы и размера. Такие станки могут выполнять различные операции: токарную, фрезерную, сверлильную, шлифовальную и другие.



Основные элементы станка по металлу

1. Корпус станка

Корпус станка — это основная несущая конструкция, которая принимает на себя все механические нагрузки в процессе работы. Он обеспечивает стабильность и жесткость машины, что важно для точности обработки. Обычно корпуса изготавливаются из чугуна, так как этот материал обладает хорошими демпфирующими свойствами, то есть эффективно поглощает вибрации, возникающие при работе станка.

Корпус может включать в себя направляющие и крепежные элементы для других частей станка, таких как рабочий стол, шпиндель или инструменты.



2. Шпиндель

Шпиндель — это вращающийся элемент станка, который держит инструмент (например, фрезу, сверло или резец) и обеспечивает его вращение. Шпиндель передает крутящий момент на инструмент и позволяет выполнять различные операции на металле. В зависимости от типа станка шпиндель может иметь различные параметры:

• Обороты: скорость вращения шпинделя напрямую влияет на качество обработки и выбор инструментов. Для разных операций и материалов выбираются различные обороты.
• Тип крепления: шпиндель может быть оснащен различными типами зажимных устройств, которые обеспечивают надежное крепление инструмента.

В зависимости от конструкции, шпиндель может быть установлен горизонтально, вертикально или под углом, что позволяет обрабатывать детали с разных сторон и в разных плоскостях.



3. Система подачи

Система подачи — это механизм, который отвечает за перемещение детали или инструмента в процессе обработки. Существует несколько типов подач:

• Механическая подача: используется в более старых моделях станков, где подача инструмента или детали осуществляется вручную или с помощью приводных механизмов.
• Часто встречаются автоматические системы подачи на современных станках с ЧПУ (числовым программным управлением). Эти системы обеспечивают точные перемещения по заданным осям (X, Y, Z) и позволяют выполнять сложные операции без участия оператора.

Система подачи отвечает за точность и скорость обработки, а также может включать в себя системы для контроля точности перемещения, такие как линейки и датчики.



4. Направляющие

Направляющие — это важный элемент конструкции станка, обеспечивающий точность движения подвижных частей (рабочего стола, инструмента или шпинделя). Направляющие могут быть выполнены из различных материалов, в том числе из высококачественного стали или бронзы, и они должны иметь высокую износостойкость, чтобы гарантировать долговечность и стабильность работы станка.

Направляющие часто имеют систему смазки, которая снижает трение и предотвращает износ деталей. Это важно для обеспечения точности в долгосрочной эксплуатации станка.



5. Система управления

Современные станки по металлу часто оснащаются системой числового программного управления (ЧПУ). Система ЧПУ управляет движением станка, инструментом, а также следит за различными параметрами работы, такими как скорость подачи, обороты шпинделя, глубина резания и другие. Система ЧПУ принимает программу, записанную в виде G-кодов и M-кодов, и выполняет операции с высокой точностью.

Для более старых моделей станков управление часто происходит вручную или с использованием пультов управления. В таких станках оператор задает параметры работы с помощью различных регуляторов и рычагов.



6. Охлаждение и смазка

Процесс обработки металлов обычно сопровождается высоким нагревом, поэтому станки оснащены системами охлаждения и смазки. Охлаждающие жидкости, такие как вода с добавлением присадок или масла, подаются на рабочую поверхность для снижения температуры и удаления стружки. Это важно для предотвращения перегрева инструмента и детали, что может привести к снижению точности и ускоренному износу.

Системы смазки также помогают снижать трение между движущимися частями станка, обеспечивая их долгосрочную эксплуатацию и минимизируя вероятность поломок.



7. Инструментальный магазин

На некоторых станках, особенно с ЧПУ, имеется автоматический инструментальный магазин, который позволяет быстро менять инструменты во время работы. Это повышает производительность и ускоряет обработку различных деталей, поскольку не требуется остановки станка для замены инструмента.

Инструментальные магазины могут быть различных типов: вращающиеся барабаны, линейные системы и другие. Они позволяют автоматически выбирать нужный инструмент в зависимости от выполняемой операции, что особенно важно при обработке сложных деталей, требующих использования нескольких типов инструментов.



Алгоритм работы станка по металлу

Работа на станке по металлу начинается с подготовки программы и настройки машины. В зависимости от типа станка и операционных задач алгоритм работы может несколько различаться, но основные этапы следующие:

1. Подготовка программы: Для работы станка с ЧПУ создается управляющая программа, которая описывает все операции по обработке детали. Программа состоит из G-кодов и M-кодов, которые задают движения инструмента, скорость, подачу и другие параметры.
2. Настройка станка: Оператор устанавливает заготовку на рабочий стол, настраивает необходимые параметры работы, такие как скорость вращения шпинделя, глубину резания, подачу и другие. Важно также настроить систему охлаждения.
3. Запуск станка: После того как программа загружена в систему ЧПУ и детали установлены, оператор запускает станок. Машина начинает выполнять заранее заданные операции, перемещая инструмент и деталь в соответствии с программой.
4. Контроль и корректировка: Во время работы оператор контролирует процесс, проверяя точность выполнения операции и качество обработки. Если необходимо, он может внести изменения в параметры работы или остановить станок для устранения неисправностей.
5. Завершение обработки: После завершения всех операций деталь извлекается из станка и проверяется на соответствие заданным размерам. Далее она может быть отправлена на следующие этапы обработки или готова для использования.

Заключение

Станки по металлу являются важным инструментом в производственных процессах, обеспечивая высокую точность и эффективность при обработке различных материалов. Основные элементы, такие как корпус, шпиндель, система подачи, направляющие и системы управления, работают в тесной связке, обеспечивая надежность и стабильность работы станка. Современные станки с ЧПУ значительно увеличивают производительность, точность и автоматизируют процессы, минимизируя участие человека.
